四川大學(xué)EES：效率達(dá)25.92%的穩(wěn)定倒置鈣鈦礦太陽(yáng)能電池！通過(guò)氟取代小分子降低埋底界面能量損失實(shí)現(xiàn)

在鈣鈦礦埋底界面處實(shí)現(xiàn)優(yōu)秀的界面接觸和能帶排列對(duì)于降低鈣鈦礦太陽(yáng)能電池(PSCs)能量損失至關(guān)重要。在這篇文章中，四川大學(xué)彭強(qiáng)、吳義輝團(tuán)隊(duì)將一系列氟取代琥珀酸衍生物合理地引入鈣鈦礦埋底界面。四氟琥珀酸(TFSA)具有對(duì)稱的分子結(jié)構(gòu)和較強(qiáng)的電負(fù)性，是功能分子中優(yōu)選的界面調(diào)節(jié)劑。

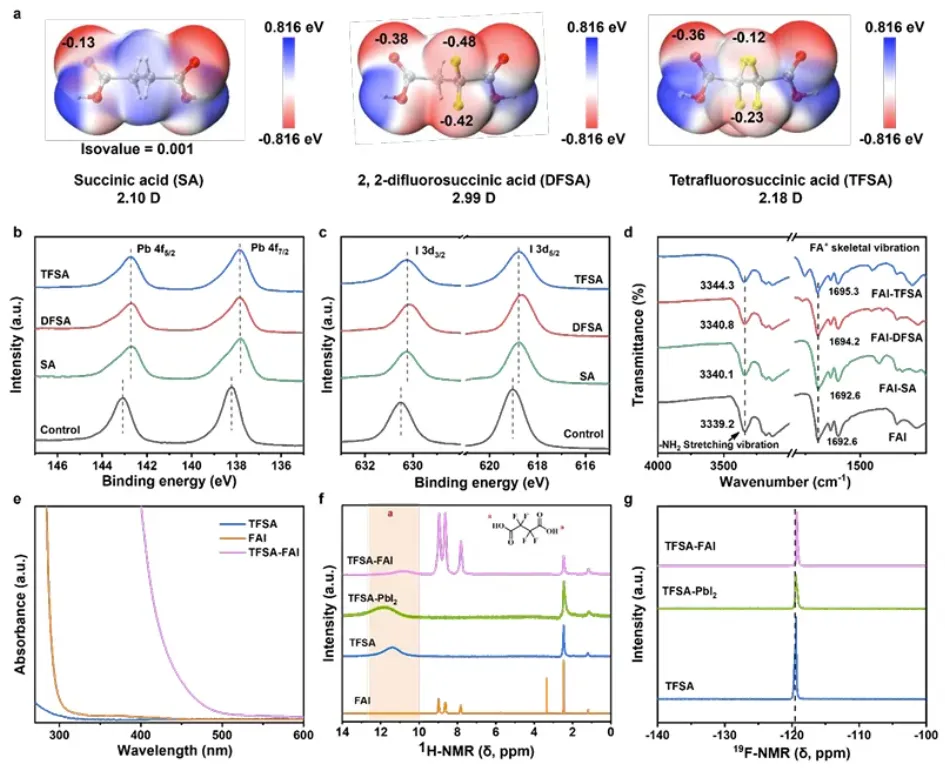

TFSA不僅可以通過(guò)多位點(diǎn)氫鍵有效穩(wěn)定FA陽(yáng)離子，還能通過(guò)配位效應(yīng)鈍化Pb2+缺陷。此外，TFSA精細(xì)調(diào)節(jié)了MeO-2PACz的形態(tài)排列，并使其表面接觸電勢(shì)均勻化，從而形成高質(zhì)量鈣鈦礦薄膜，降低了界面電荷傳輸勢(shì)壘，抑制非輻射復(fù)合。

*終，研究團(tuán)隊(duì)在0.09cm2的倒置器件上獲得了25.92%的效率(經(jīng)認(rèn)證為25.77%)，電壓損失為0.36V，并具有出色的長(zhǎng)期運(yùn)行穩(wěn)定性，這是基于RbCsFAMA鈣鈦礦的倒置PSCs*高值。此外，12.96cm2(有效面積)的微型模塊提供22.78%的效率，顯示出升級(jí)潛力。這項(xiàng)研究為合理調(diào)節(jié)埋底界面能量損失以獲得高效穩(wěn)定的倒置PSCs開(kāi)辟了一條有效途徑。
