巨力光電（北京）科技有限公司

寧波大學(xué)ACS Appl. Mater.: PCE=19.34%，Voc=1.15V的高效穩(wěn)定倒置無機(jī)鈣鈦礦太陽能電池

發(fā)表時間：2024-09-27 10:33

主要內(nèi)容

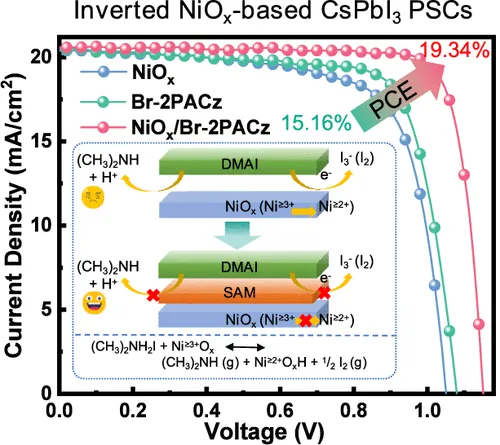

近年來，無機(jī)NiOx在有機(jī)-無機(jī)雜化鈣鈦礦太陽能電池(PSCs)中引起了廣泛關(guān)注，但在全無機(jī)鈣鈦礦太陽能電池中的應(yīng)用相對較少。在這篇文章中，寧波大學(xué)劉小輝團(tuán)隊發(fā)現(xiàn)并證實了NiOx與含DMAI的CsPbI3無機(jī)鈣鈦礦之間存在不良的界面反應(yīng)。因此，研究團(tuán)隊采用自組裝單層Br-2PACz修飾NiOx表面，阻止不良界面反應(yīng)并進(jìn)一步提高器件性能。結(jié)果表明，Br-2PACz對NiOx的修飾還可以改善界面接觸、鈣鈦礦薄膜形態(tài)和能級排列。

因此，實現(xiàn)倒置NiOx/Br-2PACz-based CsPbI3 PSCs 高達(dá)19.34%的功率轉(zhuǎn)換效率(PCE)，且開路電壓(Voc)達(dá)1.15V，而參考NiOx-based PSC的PCE為15.16% (Voc為1.05V)，并且經(jīng)過Br-2PACz修飾后，CsPbI3薄膜和器件的穩(wěn)定性都得到了顯著提高。未封裝的PSCs在30-35% RH條件下老化960h, 60℃加熱48h，連續(xù)照明284h后，分別保持80%、73%和89%的初始效率，明顯優(yōu)于參考器件。這項工作為開發(fā)高性能倒置NiOx-based CsPbI3 PSCs提供了一種簡單有效的方法。

文獻(xiàn)信息

Self-Assembled Monolayer Suppresses Interfacial Reaction between NiOx and Perovskite for Efficient and Stable Inverted Inorganic Perovskite Solar Cells

Zuxiong Xu, Jianwei Wang, Zhongyu Liu, Cong Xiao, Jiahao Wang, Ning Liu, Jing Zhang, Like Huang, Ziyang Hu, Yuejin Zhu, Xiaohui Liu*

https://doi.org/10.1021/acsami.4c11177
