巨力光電（北京）科技有限公司

北京大學(xué)Sci. Adv.: 優(yōu)化性能損失，獲得25.55%PCE高效鈣鈦礦太陽(yáng)能電池！

發(fā)表時(shí)間：2024-09-30 16:37

主要內(nèi)容

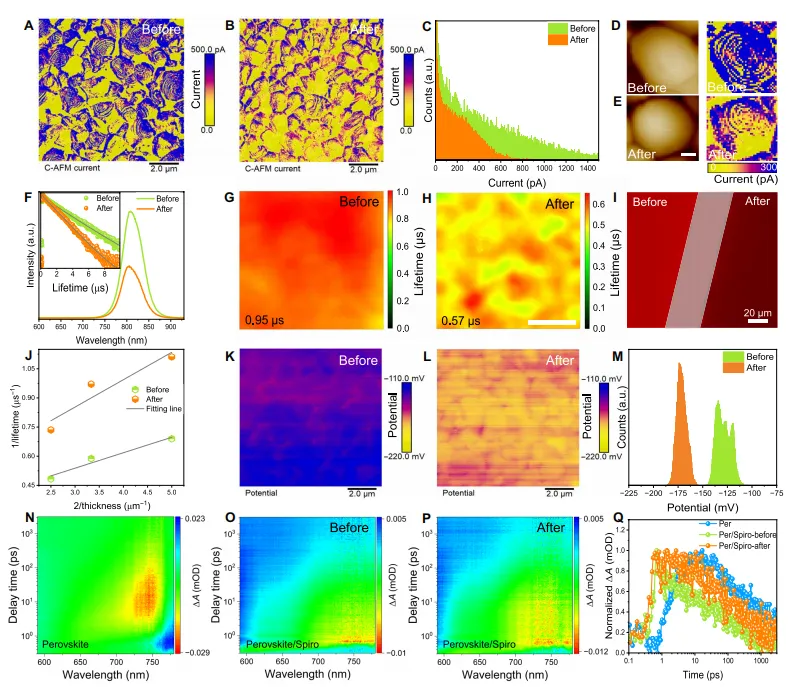

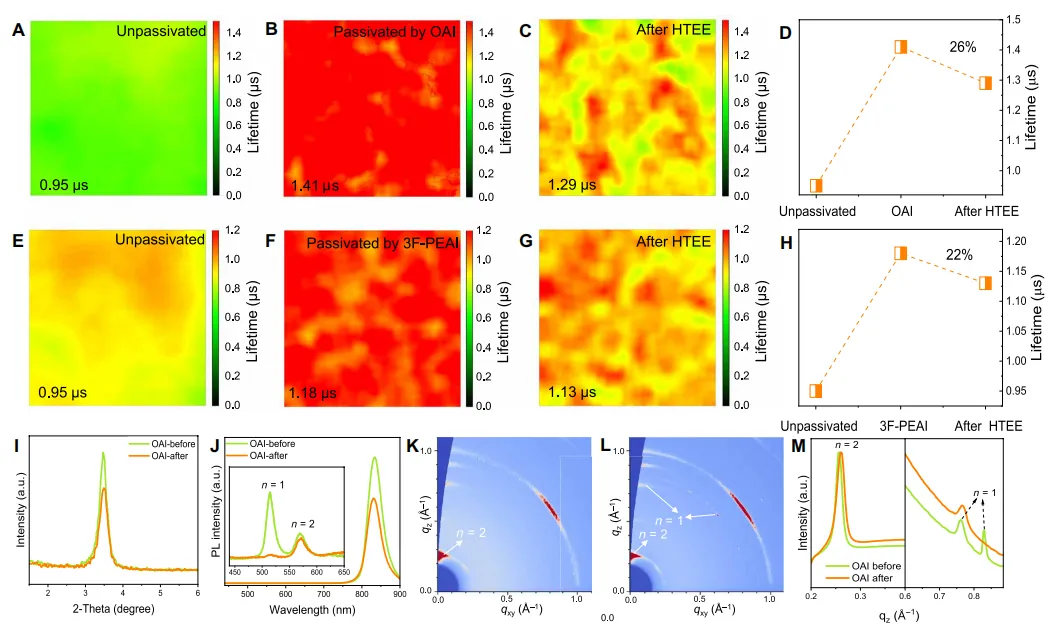

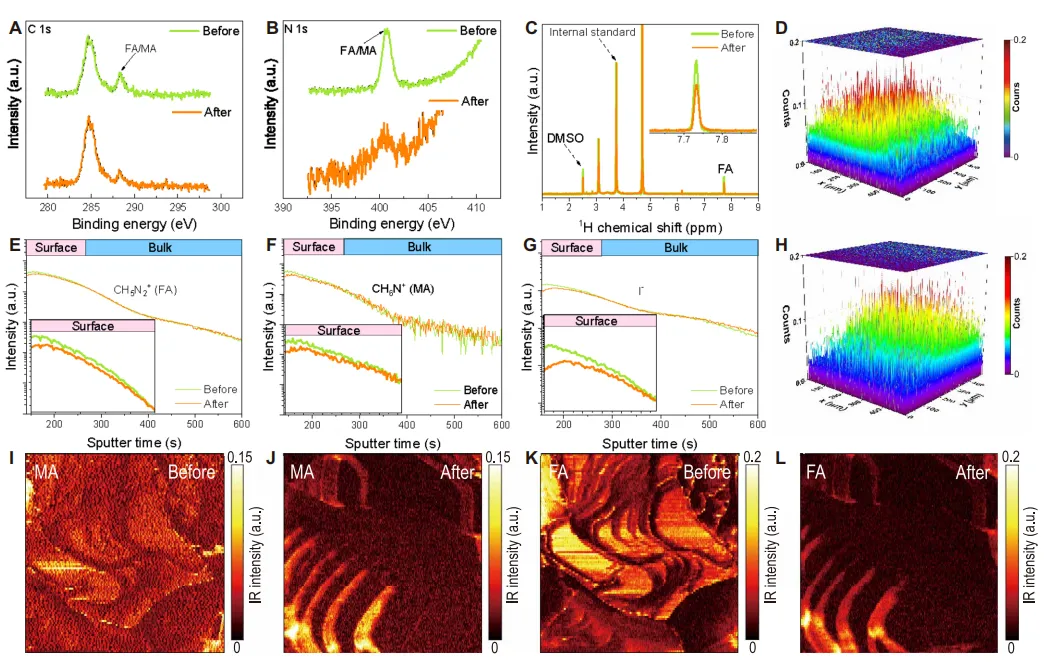

預(yù)優(yōu)化鈣鈦礦薄膜通常可以提高*終鈣鈦礦太陽(yáng)能電池(PSCs)的性能。然而，關(guān)于薄膜優(yōu)化是否完全有助于*終PSCs性能增強(qiáng)還有待研究。在這篇文章中，北京大學(xué)趙清等人證明了高真空熱蒸發(fā)制備金屬電極是幾乎所有器件制造過(guò)程中不可避免的步驟，它會(huì)破壞鈣鈦礦薄膜的表面，導(dǎo)致組分逸出、缺陷密度反彈、載流子提取障礙和薄膜穩(wěn)定性降低。因此，制備的鈣鈦礦薄膜與實(shí)際在器件中工作的*終薄膜并不完全相同，薄膜優(yōu)化對(duì)器件改進(jìn)的能力被削弱。

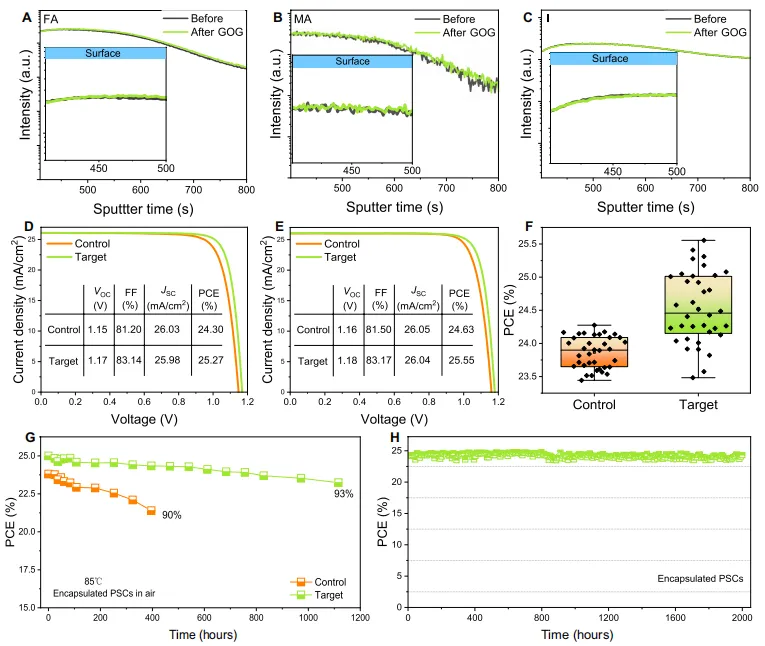

研究團(tuán)隊(duì)設(shè)計(jì)了一種由氧化石墨烯和石墨片組成的雙層結(jié)構(gòu)，消除了薄膜前后的不一致性，從而節(jié)省了薄膜優(yōu)化損失。*終，獲得了功率轉(zhuǎn)換效率為25.55%的高效PSCs，運(yùn)行2000小時(shí)后光伏性能損失可以忽略不計(jì)。
