巨力光電（北京）科技有限公司

蘇州大學(xué)AFM：效率達24.3%的鈍化接觸高效ZOPCon晶硅太陽能電池！

發(fā)表時間：2024-10-10 16:58

主要內(nèi)容

晶體硅(c-Si)太陽能電池需要鈍化觸點來釋放其全部效率潛力。因此，摻雜硅層是首選材料，因為它們產(chǎn)生的器件電壓接近熱力學(xué)極限。然而，從成本的角度來看，用寬帶隙金屬氧化物取代這些材料是有利的，并且可以**限度地減少寄生光吸收。

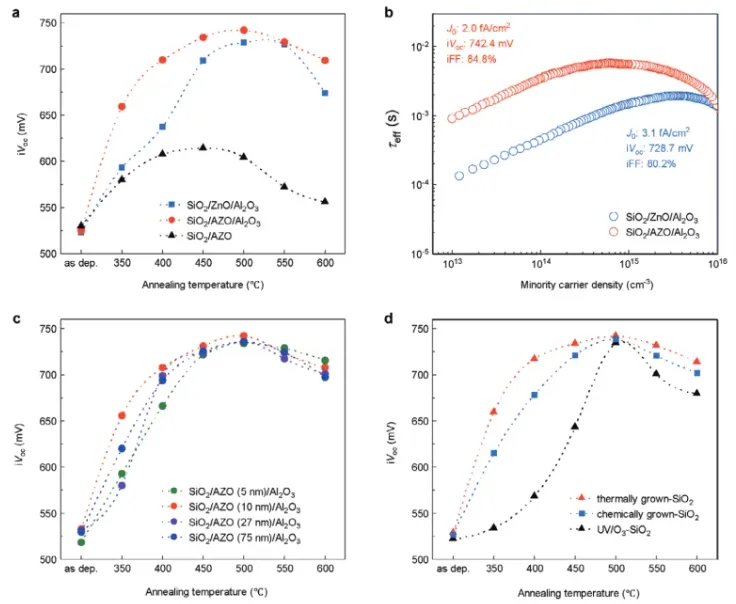

在這篇文章中，蘇州大學(xué)楊新波、張曉宏等人介紹了一種具有高電子選擇性的鋁摻雜氧化鋅(AZO)鈍化觸點。熱退火后的SiO2/AZO/Al2O3涂層在c-Si表面表現(xiàn)出良好的鈍化效果(Voc高達742 mV)，Al2O3覆蓋層蝕刻后，其平均接觸電阻率為51 mΩ cm2。研究團隊通過基于AZO的電子選擇性接觸，在c-Si太陽能電池上實現(xiàn)了24.3%的優(yōu)秀功率轉(zhuǎn)換效率(PCE)，代表了金屬氧化物基鈍化觸點的PCE記錄。*后，討論了基于AZO電子選擇性接觸的效率潛力、成本和工業(yè)兼容性，為工業(yè)應(yīng)用鋪平了道路。

文獻信息

Efficient Silicon Solar Cells with Aluminum-Doped Zinc Oxide-Based Passivating Contact

Kun Gao, Dacheng Xu, Jing Wang, Qunyu Bi, Zhao Wu, Hong Lin, Shibo Wang, Wei Shi, Cao Yu, Fengxian Cao, Yifan Diao, Junjie Xie, Xinyu Wang, Kun Li, Xinliang Lou, Wenhao Li, Chunfang Xing, Yujiao Wang, Tong Yan, Daliang Zhang, Stefaan de Wolf, Xiaohong Zhang*, Xinbo Yang*

https://doi.org/10.1002/adfm.202415039
