西北工大AFM：增強Ag電極耐蝕性，實現(xiàn)效率達(dá)25.11%的倒置鈣鈦礦太陽能電池！

主要內(nèi)容

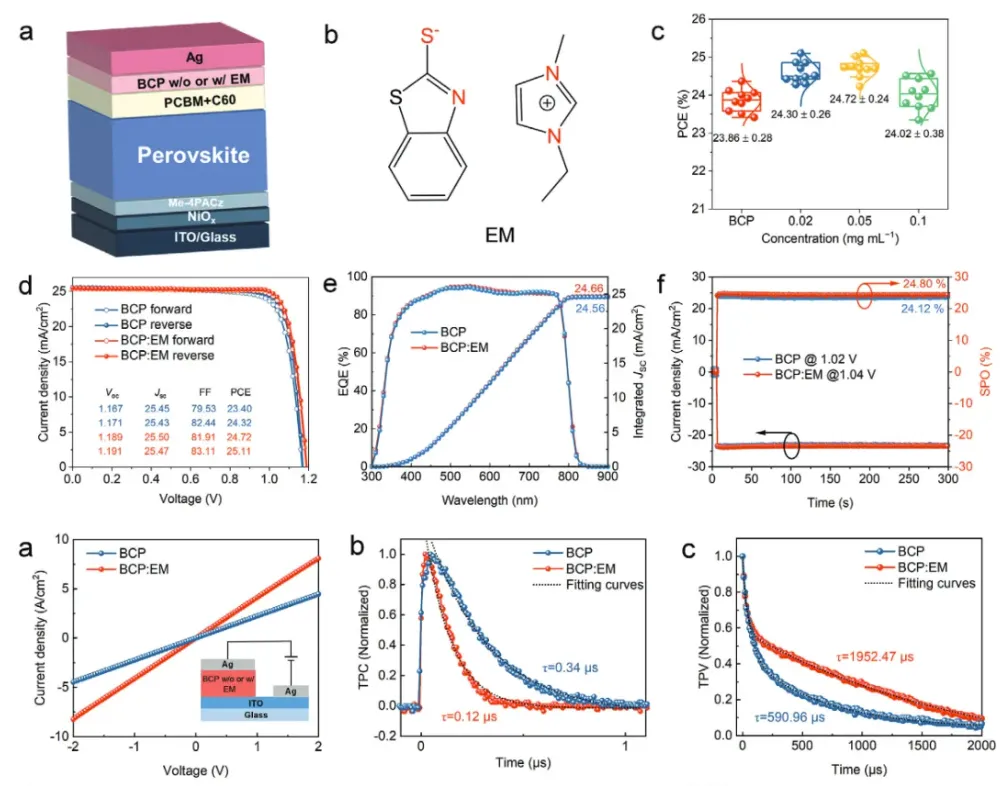

EM通過C─N、C=N和C─S鍵的配位以及與Ag的螯合形成多種相互作用模式，從而在Ag表面形成致密的化學(xué)防腐蝕層。通過提高Ag電極的腐蝕電位，降低其腐蝕電流，有效地抑制了鈣鈦礦層對Ag電極的化學(xué)反應(yīng)和腐蝕。此外，電離后的EM優(yōu)化了BCP的能帶結(jié)構(gòu)和電導(dǎo)率，增強了電子傳輸層/Ag界面的電子傳輸能力?；贐CP:EM的倒置PSCs實現(xiàn)了25.11%的效率和優(yōu)異的穩(wěn)定性。在45°C和一次光照下連續(xù)運行，封裝器件在功率點1000h后仍保持85.6%的初始效率。

Enhanced Corrosion Resistance of Ag Electrode Through Ionized 2-Mercaptobenzothiazole in Inverted Perovskite Solar Cells

Yaohua Li, Xilai He, Ruiqi Zhu, Xingyuan Chen, Tong Wang, Xingyu Pu, Hui Chen, Qi Cao*, Xuanhua Li*

- 產(chǎn)品咨詢及購買請聯(lián)系我們 -
