無機金屬氧化物和鹽，憑借成本低廉且制備簡便的優(yōu)勢，在有機太陽能電池（OSC）中常被用作空穴傳輸層（HTL）。然而，這些材料的團聚現(xiàn)象卻對薄膜質(zhì)量造成了不利影響，進而降低了器件的可重復性和長期穩(wěn)定性。

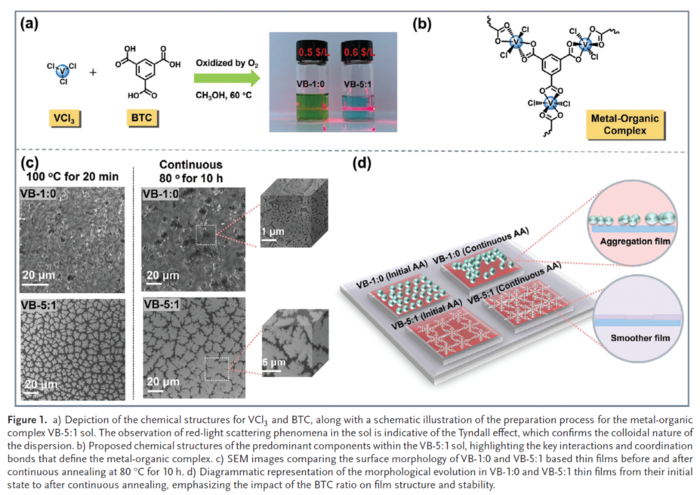

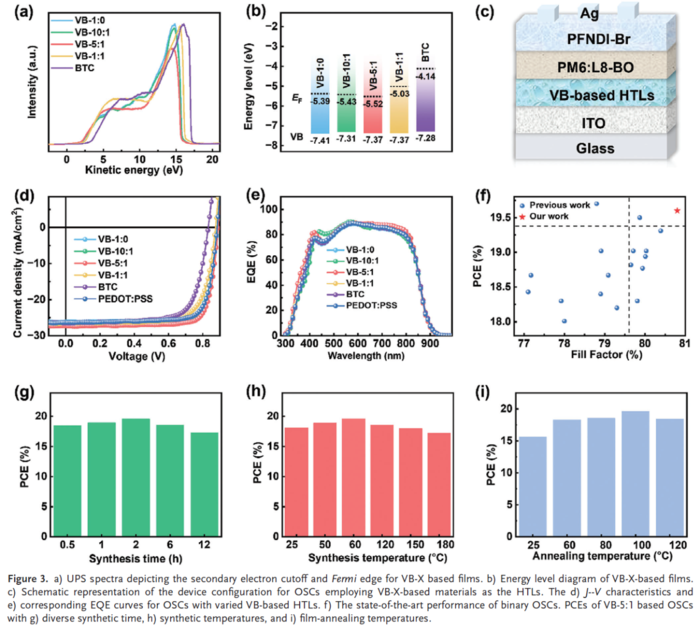

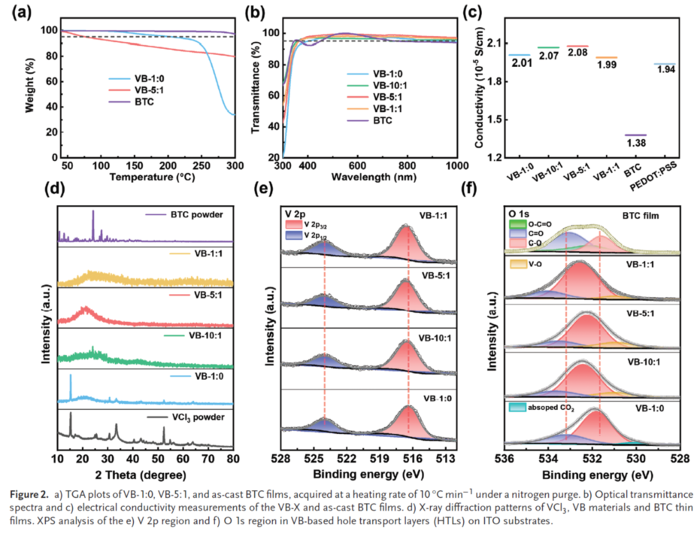

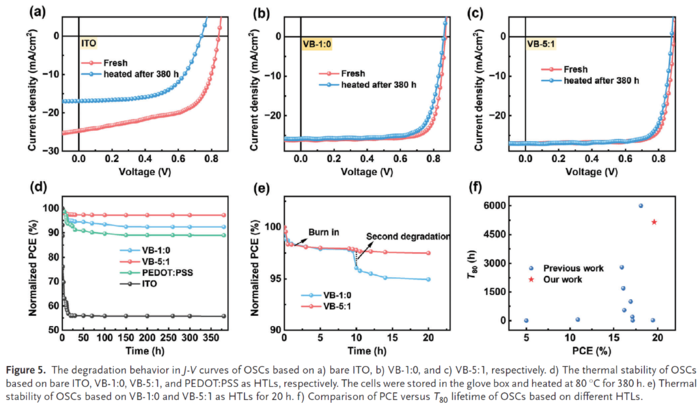

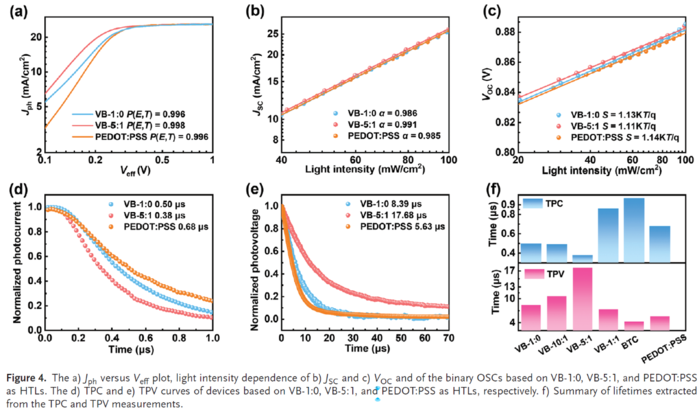

為了應對這一挑戰(zhàn)，北京化工大學材料科學與工程學院 李韋偉教授及其團隊通過創(chuàng)新的溶膠-凝膠工藝（在60°C下退火），成功合成了具有獨特結(jié)構(gòu)的釩三氯化物-苯三羧酸（BTC）絡合物（記為VB）。當VB薄膜與PM6:L8-BO活性層相結(jié)合時，其能級匹配度極高，導電性能也得到了顯著提升。因此，采用VB作為空穴傳輸層的二元有機太陽能電池，實現(xiàn)了前所未有的19.60%的光電轉(zhuǎn)換效率（PCE）。值得一提的是，溶膠-凝膠工藝不僅為金屬有機絡合物的合成提供了一種高效且通用的方法，而且能夠制備出具有優(yōu)異均勻性和致密性的薄膜。此外，VB的穩(wěn)健配位金屬-有機網(wǎng)絡結(jié)構(gòu)，還賦予了基于VB的有機太陽能電池**的熱穩(wěn)定性，其T??（即PCE保持為初始值的80%的時間）壽命達到了驚人的5142小時。這一研究成果不僅充分展示了VB作為高效OSC空穴傳輸層的巨大潛力，而且為高性能OSC的研發(fā)指明了新的方向，具有重要的科學意義和實際應用價值。

Sol-Gel Processed Metal-Organic Complex as Robust Hole-Transporting Layer Enabling Efficient Organic Solar Cells

- 產(chǎn)品咨詢及購買請聯(lián)系我們 -
